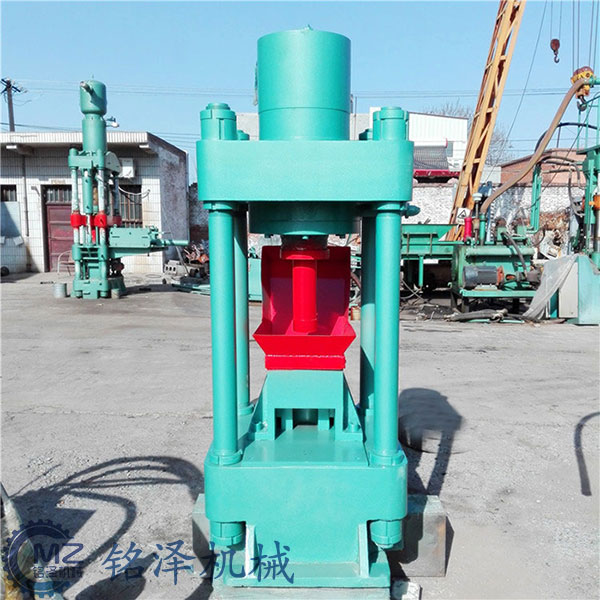

金屬屑壓塊機主機由上下橫梁、液壓缸總成、加料缸、模具、料斗、充液總成等組成。

　　上下橫梁由立柱和螺母聯接，主液壓缸前端用法蘭聯接在橫梁底部。模具固定在下橫梁上，模套固定在模具內。沖頭直接聯接在油缸活塞桿頂端，模套和沖頭均可拆卸和更換。

　　金屬屑壓塊機液壓系統的組成

　　該設備液壓系統由油箱、電機、油泵、組合閥、換向閥、壓力表、液位計、高壓膠管、溫度計、回油濾油器、冷卻器等組成。

　　油液經油泵、管路、液壓元件進入液壓油缸，由液壓元件控制油缸的動作。實現擠壓回復出餅等動作。系統壓力由溢流閥調定，全自動機械動作由電腦控制，自動運行。

　　該機采用液壓傳動，電腦控制，故障率低，運行平穩，快速動作，本機使用ST國外標準密封件，從而能保障連續運轉時不減弱油缸壓力，維護容易，經久耐用。本機的顯著特點是磨耗低，該產品可對各種不同的鐵屑、錫屑、鋼屑、銅屑、粉粒狀鐵粉、冶煉添加劑，冷壓制成高密度重量達3-5公斤圓柱體餅塊，鐵屑餅塊可直接投爐使用，密度可達5.5噸/立方米左右。
